CV300系列HCB笼式双座调节阀
CV300系列HCB笼式双座调节阀
产品型号:CV300-HCB
产品概述

  HCB笼式双座调节阀是一种压力平衡式的调节阀,阀体流体通道呈S流线型,还设有一个改善套筒周围流体平稳流动的导流翼,优点是压降损失小,流量大,可调范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。
      调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。适宜控制高温,低温的高压差流体。
  技术参数和性能
  阀体
  型式:直通双座铸造球形阀
  公称通径:40~200m
  公称压力:ANSI121150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
  连接型式:法兰式:FF、RF、RJ、LG
            标准按JIS ANSI B16.5;JIS B2201JB/T79.1PN1.6MPa,JB/T79.2凹凸面
            焊接式:嵌接焊SW(40~50mm)
                  对接焊BW(65~200mm)
  材料:HT200  ZG25  ZG1Cr18Ni9  ZGOCr17Ni12Mo2  1.25Cr0.5Mo  5.0Cr0.5Mo  SCPH21  SCPH61Ti
  上阀盖:常温型(P):一17~+230℃
         伸长I型(E1):-45~-17℃,+230~+566℃
         伸长II型(E2):整体式(E2I):一100~一45℃
                      焊接式(E2W):一196~-100℃
  压盖型式:螺栓压紧式
  填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
  阀内组件
  阀芯型式:压力平衡式阀芯
  流量特性:高精度流量特性高容量套筒流量特性
  工作范围:软阀座的工作温度和压差司太莱堆焊的工作温度和压差
  备注:整体式和分离式套筒应根据公称通径、材料、工作温度而定。
  材料:一17-4PH、0017Ni12Mo2)司太莱堆焊
  执行机构
  型式:HA多弹簧式薄膜执行机构
  膜片材料:乙丙橡胶夹尼龙
  弹簧范围:0.02~0.10,0.08~0.24MPa
  供气压力:0.14,0.16,0.28,0.40MPa
  气源接头:Rc1/4
  环境温度:一30~+70℃
  备注:该阀也可配用VAS和VP执行机构
  阀作用型式:气一开式或气一关式
  附件:定位器、手轮机构、气动阀位传送器
  性能
  泄漏量:金属阀座:符合标准ANSI B16.104II级,小于额定Cv的0.5%
  聚四氟乙烯阀座:符合标准ANSIB16.104VI级,小于额定Cv的10-7
  回差:3%(不带定位器);1%(带定位器)
  线性:士5%(不带定位器);士1%(带定位器)
  备注:采用标准的V型聚四氟乙烯填料
  可调范围:50:1

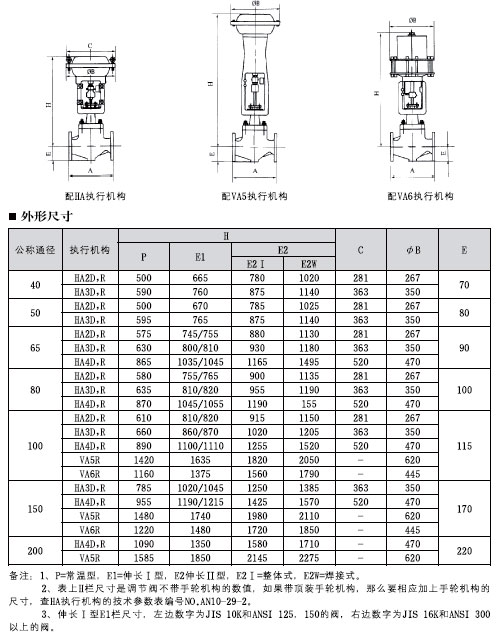

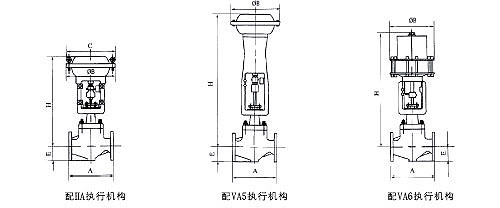

外型尺寸及结构图


CV300系列HCB笼式双座调节阀
