| 产品型号：CV300-HPS |
|
|
产品概述：
HPS高压单座调节阀是一种顶导向结构的调节阀,阀体流体通道呈S流线型,压降损失小,流量大,可调范围广。
阀芯导向部分的导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行结构,结构紧凑,输出力大。
技术参数和性能
阀体
型式:直通单座铸造球型阀
公称通径:25~80mm
公称压力:ANSI900、1500、2500、JIS63K
连接型式:法兰式:FF、RJ
标准按ANSI B16.5;JIS B2201
焊接式:嵌接焊SW(25~80mm)
对接焊BW(80mm)
材料:ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo
2.25Cr1.0Mo 5.oCr0.5Mo SCPH21 SCPH61 Ti
上阀盖:常温型(P):-5~+230℃
伸长I型(E1):+230~+566℃
备注:工作温度不准超过各种材料的允许范围
压盖型式:螺栓压紧式填料:石棉编织填料。
阀内组件
阀芯型式:单座柱塞阀芯
流量特性:等百分比(%)和线性(L)
材料:1Cr18Ni9Ti、0Cr17Ni12Mo2、Ti8Cr17和不锈钢堆焊司太莱合金。
执行机构
型式:IiA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.04~0.20,0.08~0.24MPa
供气压力:0.28,0.30,0.35,0.40MPa,0.26~0.40MPa
气源接头:Rc1/4
环境温度:-30~+70℃
阀作用塑式:气一开式或气一关式
备注:该阀也可配用VA5和VP执行
机构附件:定位器、手轮机构、气动阀位传送器
性能
泄漏量:符合标准ANSI B16.104IV级,小于额定Cv的0.01%
回差:1%(带定位器)
线性:±1%(带定位器)
可调范围:50:1 |

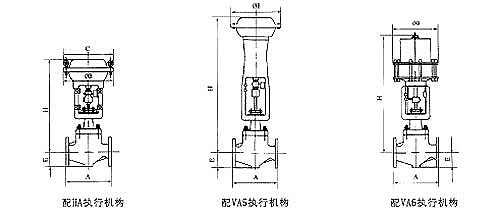

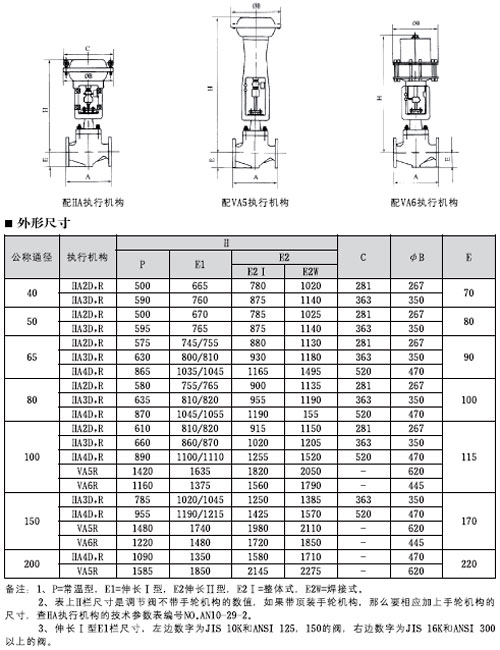

外型尺寸及结构图：
 |
|
|
